無溶劑環(huán)氧涂料的防腐應用

昂威涂料生產(chǎn)的無溶劑環(huán)氧涂料是以環(huán)氧樹脂或改性環(huán)氧樹脂為主要成膜物質(zhì)的雙組分液體材料。組分一是樹脂基料及添加劑；組分二是固化劑及添加劑。混合后涂料的固體含量在95%以上，甚至達到了100%，也就是不含任何稀釋劑。因此，無溶劑環(huán)氧涂料是一種友好型環(huán)保涂料的典型代表，廣泛應用于任何有VOC限制的防腐涂裝領域。

無溶劑環(huán)氧涂料涂覆時環(huán)境濕度不得超過80%，雨雪霧風沙環(huán)境下嚴禁施工，基層表面溫度不得超過60℃，并且高于露點3℃以上。嚴格按照產(chǎn)品說明書比例精確配比，施工過程中嚴禁添加任何稀釋劑。無溶劑環(huán)氧涂料固含量達95%以上，粘度較高，手工涂刷和傳統(tǒng)的空氣噴涂工藝比較困難，建議使用GPQ6C高壓無氣噴涂機或者Graco公司提供的Graco238-135KING6821噴涂機。由于無溶劑環(huán)氧涂料固化不是靠溶劑揮發(fā)實現(xiàn)的，而是完全依賴于自身的固化反應，反應過程較快，雙組份混合后的涂料使用期很短，配料時為了防止凝膠，造成不必要的浪費，盡量遵守多次少配，隨配隨用的原則。另外，無溶劑環(huán)氧涂料受到溫度影響較大，當環(huán)境溫度0℃以下反應基本停止，建議環(huán)境溫度20℃以下時使用冬用型無溶劑環(huán)氧涂料；環(huán)境溫度20℃以上時使用夏用型無溶劑環(huán)氧涂料，為了保持涂料本身的溫度不低于15℃，盡量將涂料保存在室內(nèi)或者恒溫的集裝箱內(nèi)，冬季噴涂時建議使用帶加熱裝置的雙進管進料高壓無氣噴涂機。涂層缺陷應該進行修補，去除缺陷部分并且清理干凈，采取同種無溶劑環(huán)氧涂料涂覆工藝方法修補，修補涂層與原涂層搭接寬度不應小于10mm。


縱觀無溶劑環(huán)氧涂料各種優(yōu)異性能，從材料到施工及應用范圍，總結歸納一下，重點有以下幾點：

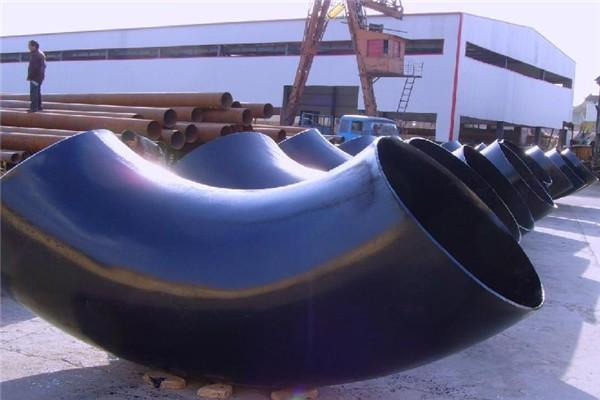

除了以上重點優(yōu)異性能外，無溶劑環(huán)氧涂料的絕緣電阻很高，可以適應有絕緣要求的防腐涂層；另外對于陰極保護具有所需電流較小的作用，可以增大陰極保護的作用范圍，從而降低投產(chǎn)運行后的維護費用。據(jù)了解，國內(nèi)主要的無溶劑環(huán)氧涂料有無溶劑環(huán)氧飲用水涂料，無溶劑快固化環(huán)氧防腐涂料，無溶劑環(huán)氧石油瀝青重防腐涂料，無溶劑環(huán)氧聚氨酯涂料，無溶劑環(huán)氧厚膜長效耐腐蝕涂料，無溶劑強抗?jié)B環(huán)氧涂料，長效無溶劑純環(huán)氧壓載艙防腐涂料，無溶劑環(huán)氧地坪涂料等，多品種，多類型的無溶劑環(huán)氧涂料的相繼問世，給重防腐產(chǎn)業(yè)應用帶來巨大的經(jīng)濟利益和社會利益。例如埋地管道，彎管防腐層及補口，以前傳統(tǒng)做法就是采用煤焦油磁漆，聚乙烯膠帶，熔結環(huán)氧粉末，環(huán)氧粉末聚乙烯復合結構（簡稱三層PE）等，而無溶劑環(huán)氧涂料具有環(huán)氧粉末和聚乙烯防腐層雙重優(yōu)點，各項綜合性能均優(yōu)異，而且抗沖擊性你尤為突出，防腐層絕緣電阻較高，防腐層質(zhì)量較好，管道輔助陰極保護所需電流較小，予以其諸多賦能作用，施工簡單，操作方便，技術成熟，具有較高的性價比。因此，在中石化川氣東輸管道項目建設工程中（管道長度2202公里，管徑最大為1016mm，全線使用的鋼質(zhì)管道及熱煨彎頭占到工程總投資的35%），經(jīng)過專家論證后確定熱煨彎頭外防腐層采用無溶劑環(huán)氧涂料，保證了長距離輸送管道各種工況條件下的運轉(zhuǎn)安全。再如大慶南山油庫2007年新建的1臺10×104m3和2臺15×104m3原油儲罐；中石化白沙灣油庫二期工程4臺15×104m3雙浮頂原油儲罐；黃島國家戰(zhàn)略儲備庫10×104m3原油儲罐內(nèi)壁防腐層全部使用了無溶劑環(huán)氧涂料，防腐效果明顯，運行良好。

無溶劑環(huán)氧涂料在防腐蝕領域的廣泛應用，加之環(huán)保安全的強制性限制，越來越顯示出其強大的生命力。筆者認為工業(yè)涂料的水性化和無溶劑化是涂料發(fā)展的方向和潮流，無溶劑環(huán)氧涂料將成為這波潮流的引領者；但是美中不足的是無溶劑環(huán)氧涂料還存在粘度高，施工需要專用噴涂設備，所用樹脂相對分子質(zhì)量低，涂膜厚，容易使涂膜發(fā)脆，表面處理質(zhì)量要求嚴格，附著力低，低溫條件下影響施工，不能耐紫外線等缺點，這些都是涂料研發(fā)科技人員需要考慮解決的問題。總之，無溶劑環(huán)氧涂料具有的安全、環(huán)保、健康、高效、節(jié)能、經(jīng)濟等特性在工業(yè)重防腐中將發(fā)揮無可替代的作用。
